YS120104系列机械密封动环完全采用U120型结构,静环则沿用wm104型结构,其安装尺寸与wm104型完全一致,为的是当原来使用wm104型密封感到有必要提高密封档次时,无需改变原来设备中的密封腔尺寸即可换装本型密封.

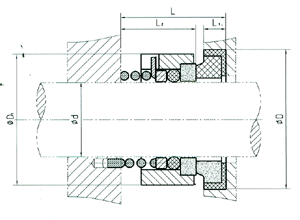

d D D1 L L1 L2 h6 H8 ±0.5 YS120104-15 15 28 29 25 5.0 18 YS120104-16 16 28 30 YS120104-17 17 34 31 YS120104-18 18 34 32 25 5.0 18 YS120104-20 20 36 34 YS120104-22 22 38 36 YS120104-25 25 41 39 37 7.0 28 YS120104-30 30 46 44 YS120104-35 35 51 49 YS120104-40 40 60 56 40 8.5 29.5 YS120104-45 45 65 61 YS120104-50 50 70 66 45 9.5 33 YS120104-55 55 75 71
